ロードセル
引張圧縮両用ロードセル
TCLBS
| 精度 | ±0.1%R.O. 【片側極性使用時：±0.05%R.O.】 |
|---|---|
| 定格容量 | 20N～500N |
| サイズ | 外形：61mm×17mm 高さ：46.5mm |
| 材質 | アルミニウム、ステンレスカバー付き |
※3Dモデルはイメージです

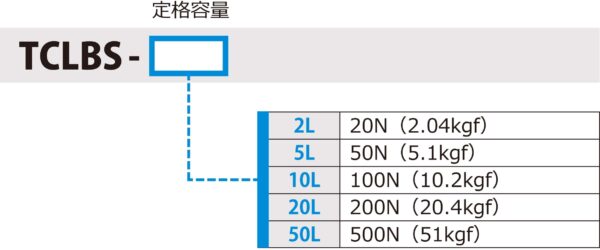

型式

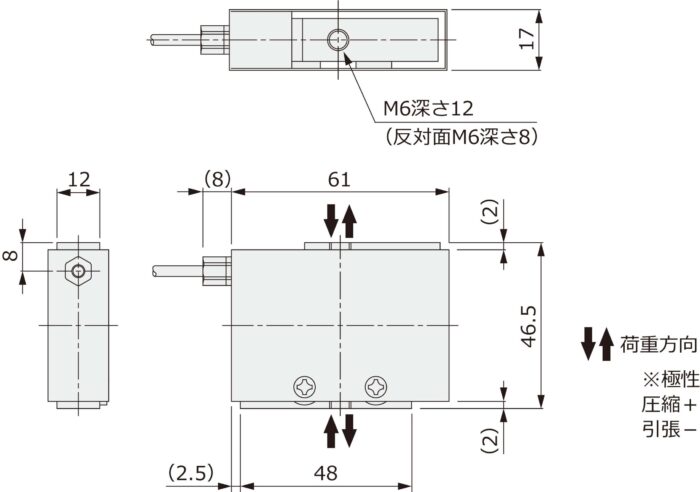

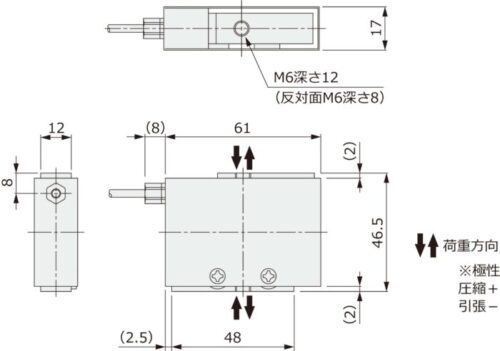

外形寸法
仕様書
スクロールできます→
| 項目 | 引張圧縮両用ロードセル TCLBS |
|---|---|
| 20N～500N | |
| 定格出力 (R.O.) | 1.0mV/V |
| 定格出力誤差 | ±20％ |
| 零バランス | ±10％R.O. |
| 非直線性 | ±0.1％R.O.【±0.05%R.O.：片側極性使用時】 |
| ヒステリシス | ±0.1％R.O.【±0.05%R.O.：片側極性使用時】 |
| 繰り返し性 | ±0.1％R.O.【±0.05%R.O.：片側極性使用時】 |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.01％LOAD/℃ |
| 温度補償範囲 | -10℃～+60℃ |
| 許容温度範囲 | -20℃～+70℃ |
| 許容過負荷 | 150％R.C. |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 10V |
| 入力端子間抵抗 | 約400Ω |
| 出力端子間抵抗 | 約350Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ3、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 3m |
| 本体材質 | アルミニウム、ステンレスカバー付き |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| TCLBS-2L | 0.1mm以下 | 1.1kHz | 100g |
| TCLBS-5L | 2.3kHz | ||
| TCLBS-10L | 2.5kHz | ||
| TCLBS-20L | 2.6kHz | ||
| TCLBS-50L | 2.9kHz |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 黒 |
| シールド Shield | 黄 |
