ロードセル

シングルポイントロードセル
1006

精度±0.02%R.O.
定格容量2kgf～5kgf
サイズ外形：70mm×15mm　高さ：22mm
材質アルミニウム
この製品について問合わせる

※3Dモデルはイメージです

この製品について問合わせる

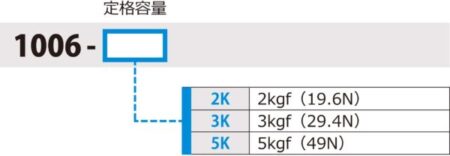

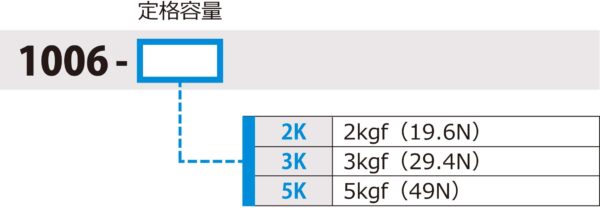

型式

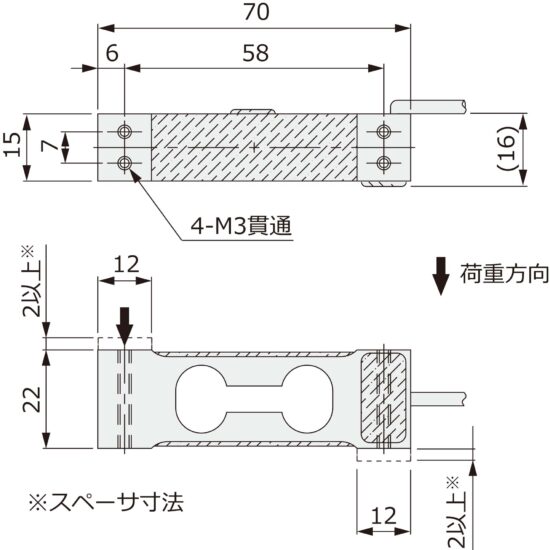

外形寸法

スクロールできます→

項目 1006
2kgf～5kgf
定格出力 (R.O.) 2.0mV/V
定格出力誤差 ±10％
零バランス ±10％R.O.
30分後の零点回復 ±0.025％LOAD
総合精度 ±0.02％R.O.
零点の温度影響 ±0.006％R.O./℃
出力の温度影響 ±0.0014％LOAD/℃
偏心荷重誤差 ±0.0085％R.C./cm
温度補償範囲 -10℃～+40℃
許容温度範囲 -20℃～+70℃
許容過負荷 150％R.C.
限界過負荷 300％R.C.
推奨印加電圧 10V
許容印加電圧 15V
入力端子間抵抗 415Ω±20Ω
出力端子間抵抗 350Ω±3Ω
絶縁抵抗 2000MΩ（B/E DC50V）以上
ケーブルタイプ φ3、4芯シールドケーブル　先端柳線　AWG28
ケーブル長 0.4m
本体材質 アルミニウム
保護構造 IP66
最大積載面寸法 200mm×200mm
推奨締付けトルク 4N･m【2K、3K】

6N･m【5K】
本体質量 約50g
定格たわみ量 0.4mm以下



φ3、4芯シールドケーブル

スクロールできます→

印加電圧＋ EXC＋緑
印加電圧－ EXC－黒
出力信号＋ SIG＋赤
出力信号－ SIG－白
シールド Shield
