トルクセンサ
非回転型微小トルクセンサ
LTMSS
| 精度 | ±0.5%R.O. |
|---|---|
| 定格容量 | 0.5N･m～20N･m |
| サイズ | 外径：φ13～φ25 高さ：15mm～30mm |
| 材質 | アルミニウム、ステンレス |
※3Dモデルはイメージです

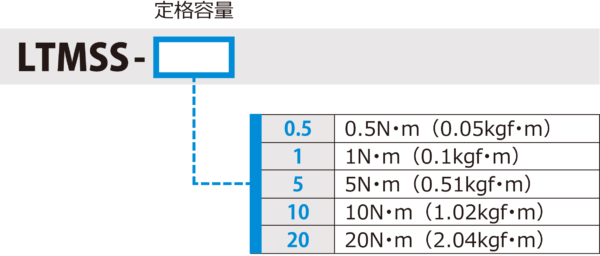

型式

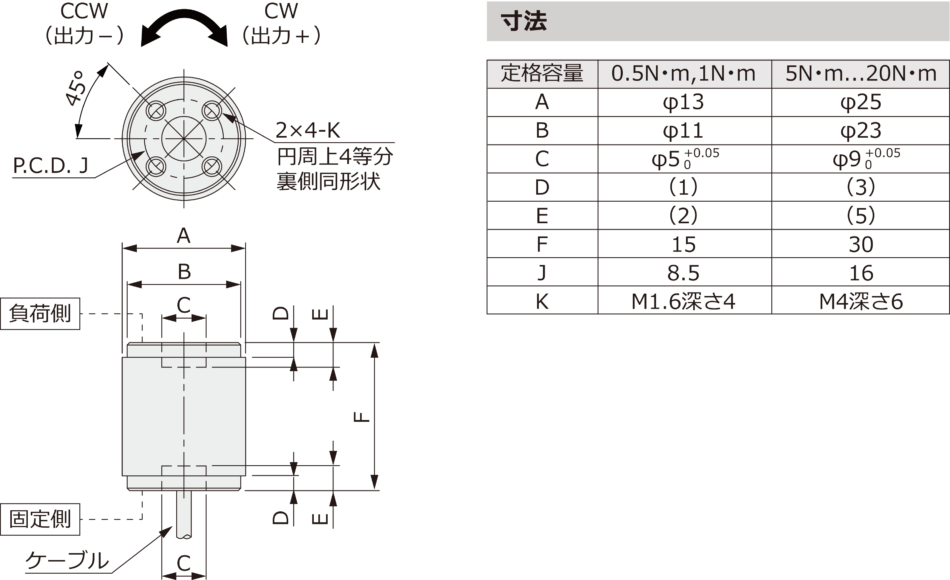

外形寸法
仕様書
スクロールできます→
| 項目 | LTMSS |
|---|---|
| 0.5N･m～20N･m | |
| 定格出力 (R.O.) | 1.2mV/V以上 |
| 零バランス | ±10％R.O. |
| 非直線性 | ±0.5％R.O.【0.5N･m、1N･m】
±0.2％R.O.【5N･m～20N･m】 |
| ヒステリシス | ±0.5％R.O.【0.5N･m、1N･m】
±0.2％R.O.【5N･m～20N･m】 |
| 繰り返し性 | ±0.5％R.O.【0.5N･m、1N･m】
±0.2％R.O.【5N･m～20N･m】 |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 温度補償範囲 | 0℃～+50℃ |
| 許容温度範囲 | -10℃～+70℃ |
| 許容過負荷 | 120％R.C. |
| 推奨印加電圧 | 2.5V |
| 許容印加電圧 | 3V |
| 入力端子間抵抗 | 約200Ω～約500Ω |
| 出力端子間抵抗 | 約200Ω～約500Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ1.6、4芯シールドケーブル 先端柳線【0.5N･m、1N･m】
φ3、4芯シールドケーブル 先端柳線【5N･m～20N･m】 |
| ケーブル長 | 1m |
| 本体材質 | アルミニウム【0.5N･m、1N･m】
ステンレス【5N･m～20N･m】 |
ケーブル配線色
φ1.6、4芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield |
φ3、4芯シールドケーブル
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 黒 |
| シールド Shield | 黄 |
