製品情報
PRODUCT
※3Dモデルはイメージです

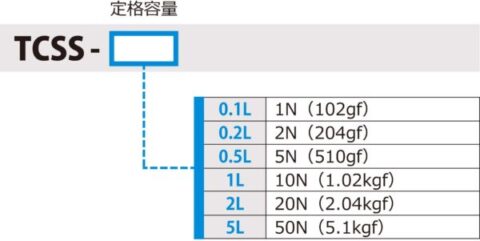

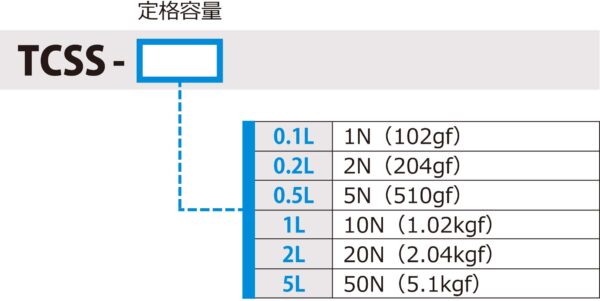

型式

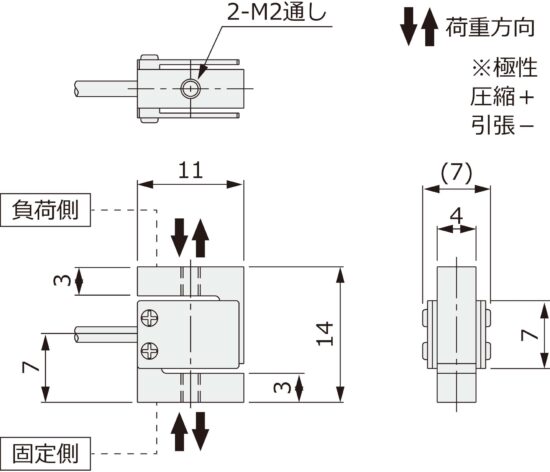

外形寸法
仕様書
スクロールできます→
| 項目 | TCSS |
|---|---|
| 1N～50N | |
| 定格出力 (R.O.) | 0.5mV/V～1.5mV/V【1N、2N】
1.5mV/V～2.5mV/V【5N～50N】 |
| 零バランス | ±50％R.O. |
| 非直線性 | ±0.2％R.O. |
| ヒステリシス | ±0.1％R.O. |
| 繰り返し性 | ±0.1％R.O. |
| 零点の温度影響 | ±0.1％R.O./℃ |
| 出力の温度影響 | ±0.1％LOAD/℃ |
| 温度補償範囲 | -10℃～+50℃ |
| 許容温度範囲 | -10℃～+60℃ |
| 許容過負荷 | 200％R.C. |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 10V |
| 入力端子間抵抗 | 約1000Ω |
| 出力端子間抵抗 | 約1000Ω |
| 絶縁抵抗 | 1000MΩ（B/E DC50V）以上 |
| ケーブルタイプ | φ1.6、4芯シールドケーブル 先端柳線 |
| ケーブル長 | 1m |
| 本体材質 | ベリリウム鋼【1N、2N】
ステンレス【5N～50N】 |
機械的特性
スクロールできます→
| 型式 | 定格たわみ量 | 固有振動数（約） | 本体質量（約） |
|---|---|---|---|
| TCSS-0.1L | 0.02mm | 4.6kHz | 3g |
| TCSS-0.2L | 4.9kHz | ||
| TCSS-0.5L | 6.5kHz | ||
| TCSS-1L | 7.1kHz | ||
| TCSS-2L | 8.5kHz | ||
| TCSS-5L | 11kHz |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 青 |
| シールド Shield |
