台はかり
真空対応超薄型台はかり
PLPV
| 精度 | ±0.05%R.O. |
|---|---|
| 定格容量 | 5kg～400kg |
| サイズ | 積載面：150mm□～420mm□ 高さ：21mm～35mm |
| 材質 | アルミニウム、ステンレスカバー付き |

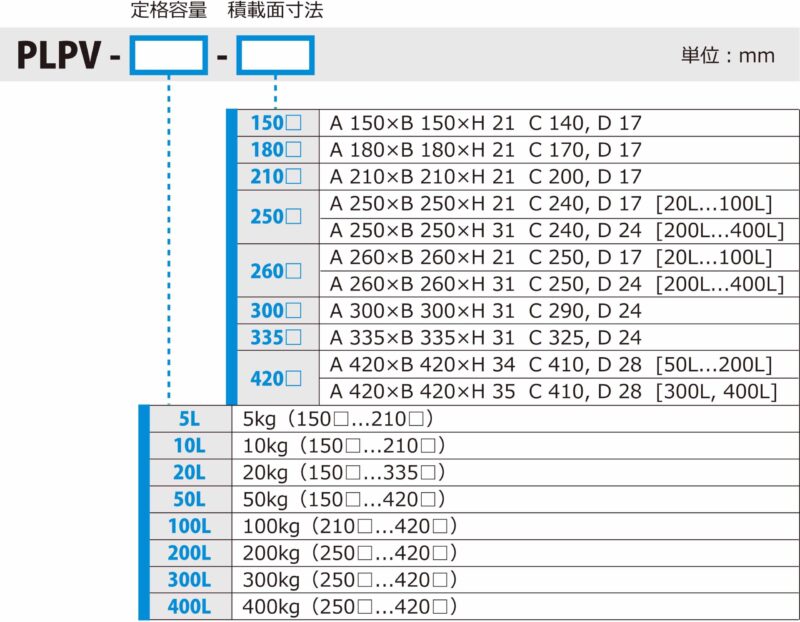

型式

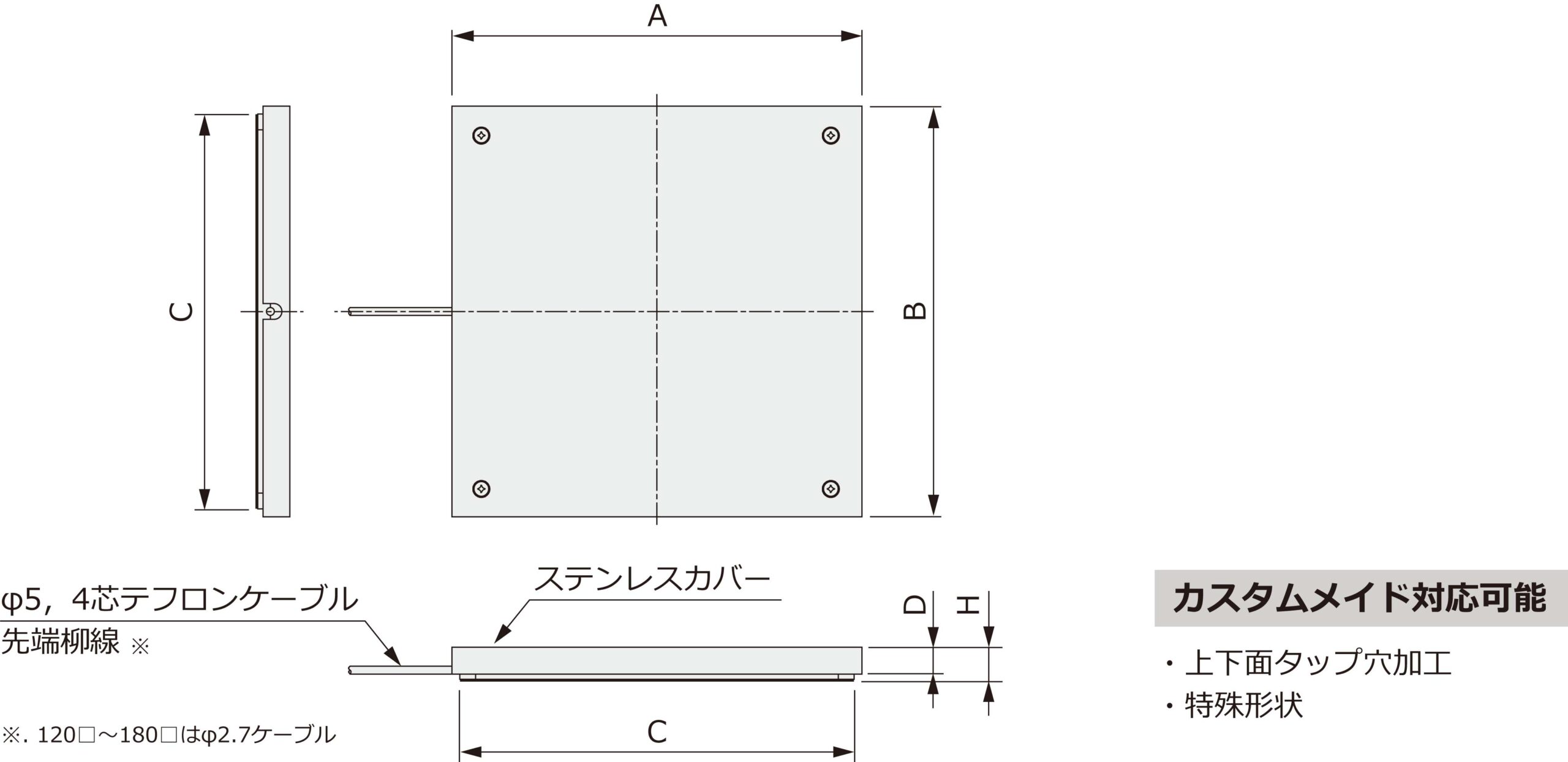

外形寸法
仕様書
スクロールできます→
| 項目 | PLPV |
|---|---|
| 5kg～400kg | |
| 定格出力 (R.O.) | 2mV/V |
| 定格出力誤差 | ±1% |
| 非直線性 | ±0.05%R.O. |
| ヒステリシス | ±0.05%R.O. |
| 繰返し性 | ±0.025%R.O. |
| オフセンターエラー | ±0.05%R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 30V |
| 零バランス | ±5％R.O. |
| 入力端子間抵抗 | 800Ω±10Ω |
| 出力端子間抵抗 | 700Ω±5Ω |
| 絶縁抵抗 | 1000MΩ以上（B/E DC50V) |
| 温度補償範囲 | -10℃～+50℃ |
| 許容温度範囲 | -10℃～+60℃ |
| 零点の温度影響 | ±0.005%R.O./℃ |
| 出力の温度影響 | ±0.005%LOAD/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブルタイプ | φ5、4芯テフロンケーブル 先端柳線 |
| ケーブル長 |
5ｍ |
| 本体質量 | 約1kg【150□】
約1.5kg【180□】 約2kg【210□】 約2.5kg【20L～100L-250□】 約3.5kg【200L～400L-250□】 約3kg【20L～100L-260□】 約4kg【200L～400L-260□】 約5kg【300□】 約6.5kg【335□】 約12kg【420□】 |
ケーブル配線色
スクロールできます→
| 印加電圧＋ EXC＋ | 赤 |
|---|---|
| 印加電圧－ EXC－ | 白 |
| 出力信号＋ SIG＋ | 緑 |
| 出力信号－ SIG－ | 黒 |
| シールド Shield | 黄 |
