マルチフォーセンサ
6分力計測アンプ内蔵マルチフォースセンサ
6D-300N-300N-1kN-TMI
| 精度 | ±0.3%R.O |
|---|---|
| 定格容量 | Fx、Fy：300N Fz：1kN Mx、My：100N･m Mz：80N･m |
| サイズ | 外形：65mm×65mm 高さ：33mm |
| 材質 | アルミニウム |
※3Dモデルはイメージです

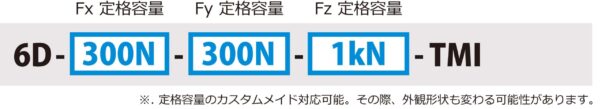

型式

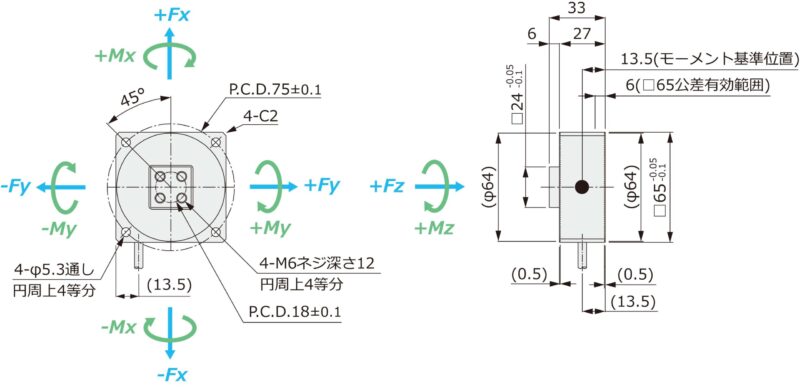

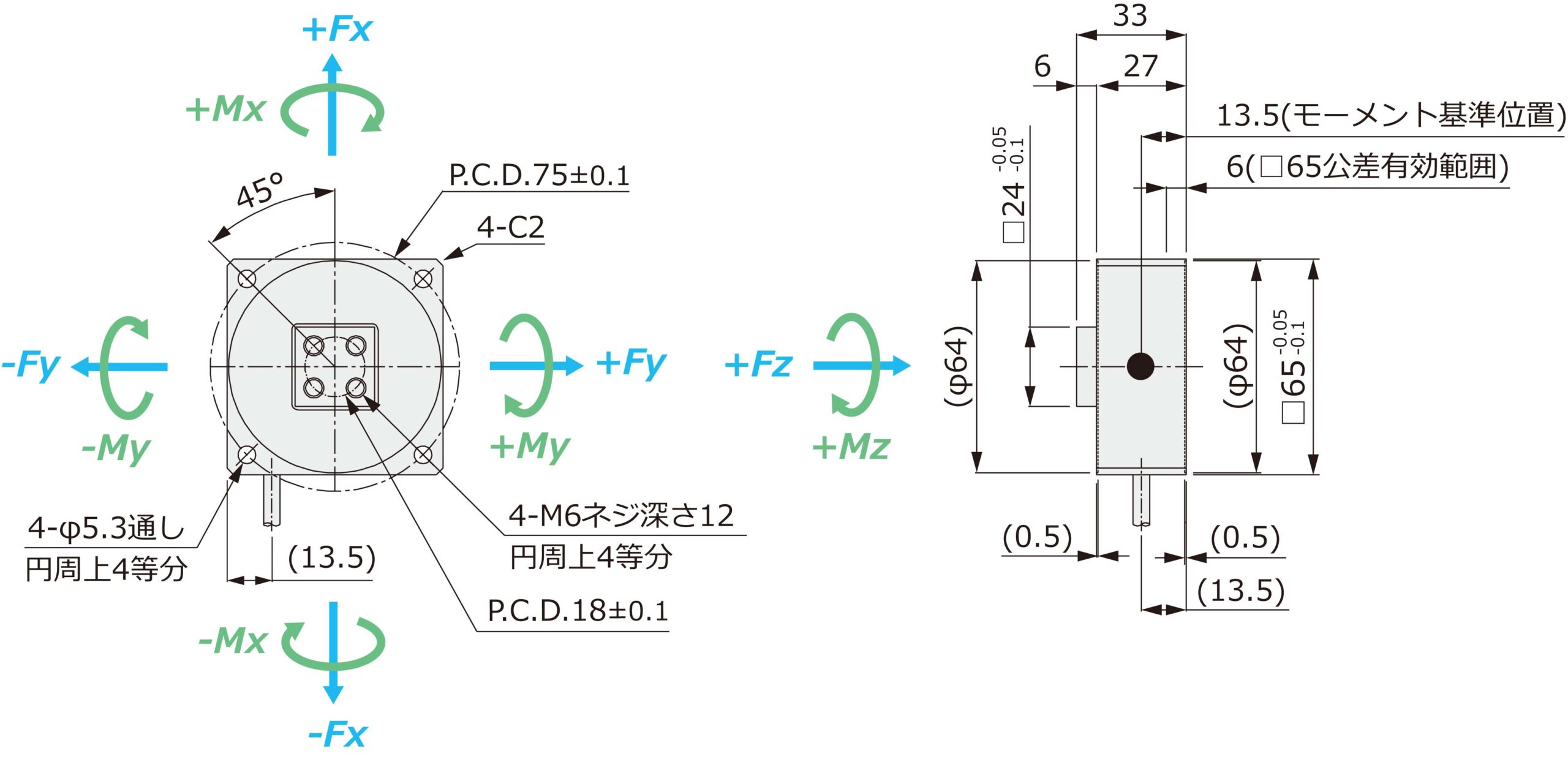

外形寸法
仕様書
スクロールできます→
| 項目 | 6D-300N-300N-1kN-TMI |
|---|---|
| Fx、Fy：300N Fz：1kN Mx、My：100N･m Mz：80N･m | |
| 定格出力 (R.O.) | 約0.5V～+4.5V（中点+2.5V） |
| 非直線性 | ±0.3％R.O. |
| ヒステリシス | ±0.3％R.O. |
| 干渉度 | ±3％R.O. |
| 零点の温度影響 | ±0.05％R.O./℃ |
| 出力の温度影響 | ±0.05％LOAD/℃ |
| 入力電源電圧 | +6V～+16V |
| 許容過負荷 | 100％R.C.（電圧出力が飽和するため） |
| 限界過負荷 | 150％R.C. |
| 固有振動数 | 約5.7kHz（モード3） |
| 温度補償範囲 | 0℃～+50℃ |
| 許容温度範囲 | -10℃～60℃ |
| 付属ケーブル | φ5、8芯シールド計測ケーブル 長さ2m 先端柳線 |
| 本体材質 | アルミニウム |
| 本体質量 | 約200g |
ケーブル配線色
φ5 8芯シールドケーブル
スクロールできます→
| 電源+ | 桃（赤線） |
|---|---|
| GND | 桃（黒線） |
| Fx | 黄（赤線） |
| Fy | 橙（赤線） |
| Fz | 白（赤線） |
| Mx | 黄（黒線） |
| My | 橙（黒線） |
| Mz | 白（黒線） |
| シールド |
