デジタル指示計
BCDコンバータ
CV-3010
| グレード | スタンダードモデル |
|---|---|
| 特長 | 5桁BCDデータ出力、外部コントロールによるデータホールド |
| サイズ | 外形：120mm×85mm 高さ：50mm |
| 電源 | DC24V±10% |

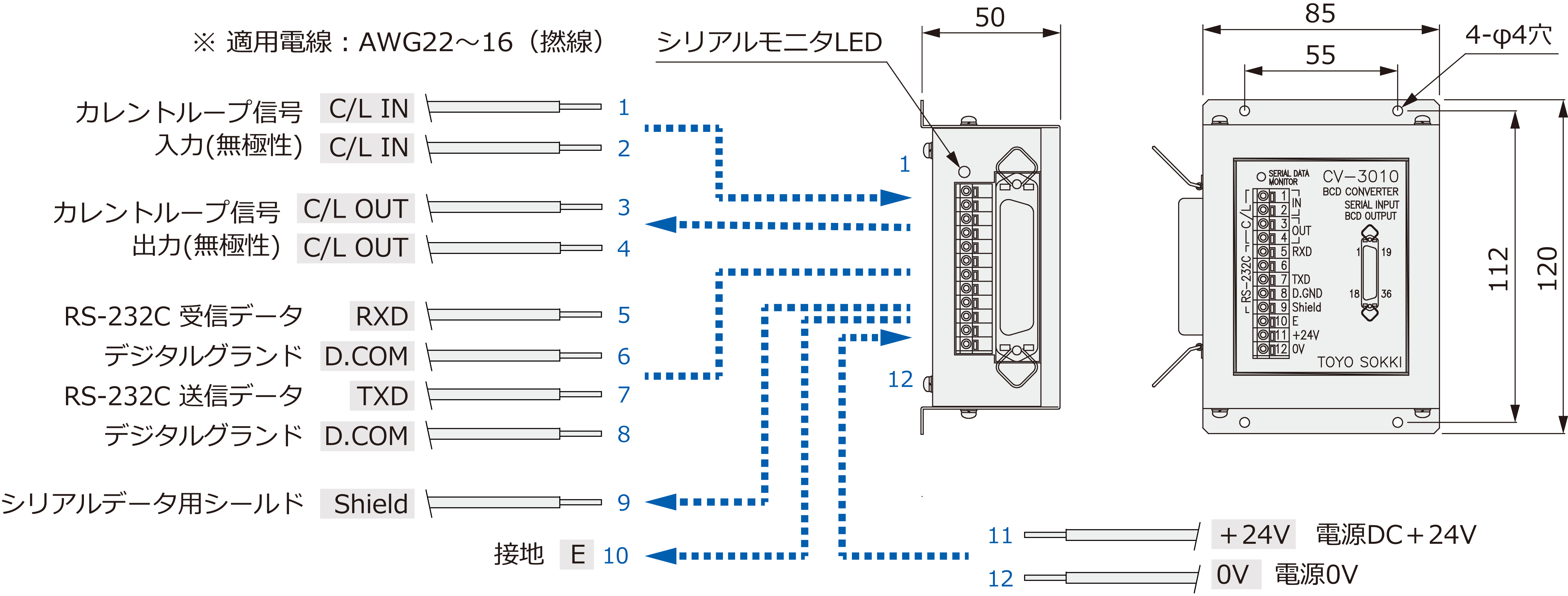

外形寸法･配線接続
仕様
入力インターフェイス
スクロールできます→
| 通信速度 | 2400BPS |
|---|---|
| 通信方式 | 調歩同期（非同期） |
| 通信プロトコル | データビット：7bit、ストップビット：2bit、パリテイ：EVEN、データ：ASCIIコード |
| 入力データ | いずれかより入力 ① RS-232C：インターフェイス規格、接続可能距離 約15m ② カレントループシリアル：弊社機器接続専用シリアルインターフェイス、規格 0～20mAカレントループ 接続可能距離 約100m |
| 外部指令入力 | 4bit、継続メーク接点（データホールド、出力データ論理切換、STROBE論理切換、予備1bit） |
出力インターフェイス
スクロールできます→
| BCDデータ出力 | 24bit 5桁BCD信号（4bit×5桁=20bit）、POL、OVER、STROBE、RUN、フォトカプラ絶縁方式 オープンコレクタ（NPNトランジスタ、エミッタ側共通） 定格DC30V、30mA（抵抗負荷）、コレクタ･エミッタ間飽和電圧：1.2V以下 |
|---|---|
| シリアルデータ出力 | RS-232C入力信号またはカレントループシリアル入力より入力されたデータは、そのまま下記インターフェイスより同時に エコーバック出力される ① RS-232Cシリアル信号（非アイソレート） インターフェイス規格 RS-232C規格準拠 接続可能距離 約15m ② カレントループシリアル信号（フォトカプラによるアイソレート出力） インターフェイス規格 0～20mAカレントループ 接続可能距離 約100m |
総合
スクロールできます→
| 電源電圧 | DC24V±10% |
|---|---|
| 消費電流 | 100mA typ |
| 使用温度･湿度範囲 | 0～+40℃、20～85%R.H.（結露なきこと） |
| 取り付け方法 | ウォールマウント型 |
| 本体質量 | 約0.5kg |
