項目 | エレベータ用ロードセル EL |
---|---|
10kN~40kN | |
定格出力 (R.O.) | 2.0mV/V |
定格出力誤差 | ±10% |
零バランス | ±10%R.O. |
非直線性 | ±0.5%R.O. |
ヒステリシス | ±0.5%R.O. |
繰り返し性 | ±0.25%R.O. |
零点の温度影響 | ±0.05%R.O./℃ |
出力の温度影響 | ±0.05%LOAD/℃ |
温度補償範囲 | -10℃~+60℃ |
許容温度範囲 | -20℃~+70℃ |
許容過負荷 | 120%R.C. |
推奨印加電圧 | 10V |
許容印加電圧 | 15V |
入力端子間抵抗 | 350Ω±10Ω |
出力端子間抵抗 | 350Ω±10Ω |
絶縁抵抗 | 1000MΩ(B/E DC50V)以上 |
ケーブルタイプ | φ5、4芯シールドケーブル |
ケーブル長 | 5m |
本体材質 | 特殊合金鋼 |
スクロールできます→

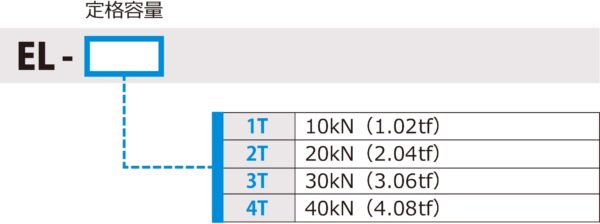

型式 | 定格たわみ量 | 本体質量(約) |
---|---|---|
EL-1T | 0.1mm以下 | 440g |
EL-2T | ||
EL-3T | ||
EL-4T |
スクロールできます→
印加電圧+ EXC+ | 赤 |
---|---|
印加電圧- EXC- | 白 |
出力信号+ SIG+ | 緑 |
出力信号- SIG- | 青 |
シールド Shield | 黄 |
